音视频无缝拼接混合矩阵
研发背景：
随着多媒体技术的不断发展，音视频矩阵在各种场所的应用越来越广泛，为了满足用户对音视频信号灵活切换、集中控制和高质量传输的需求，计划推出一款功能强大、性能稳定的音视频无缝矩阵控制一体机。目前市场上已经存在一些音视频矩阵控制设备的供应商，但大多数产品存在功能相对单一，集成度不高，成本较高，在兼容性方面存在一定的滞后，线缆管理难度大，空间占用大，安装不便等问题。
本项目旨在研发一款具有创新性、高性能和广泛适用性的音视频无缝矩阵控制一体机，以满足不同领域和用户的需求。确保音视频无缝矩阵能够达到：
1. 更高的的清晰度和画质：提供更细腻、逼真的图像显示；
2. 更强的信号处理能力：能够处理和切换更多路的音视频信号，满足复杂系统的需求。
3. 更优的音频处理能力：支持更高级的音频编码格式，实现多声道音频的精确处理和传输，提供沉浸式的音频体验；
4. 适应新的音视频标准和格式：能够及时跟上技术发展，兼容不断涌现的新的音视频标准和格式。
5. 满足客户对个性化、定制化服务的需求。
创新亮点：
1. 插卡式结构，混合输入输出，一卡四路；
2. 同时支持多种控制接口，包括VGA、HDMI等，兼容性强，可连接不同类型设备；
3. 面板上提供硬件按钮和工作状态指示灯，通过这些可直接实现切换控制操作；
4. 支持将多个屏幕拼接成一个大屏幕，实现多块拼接屏的整屏拼接显示，且能保证画面同步，不出现黑屏或跳动闪烁的情况。
技术特点：
1. 采用嵌入式ARM处理器控制，运行速度更快更稳定；
2. 无缝瞬间切换，信号切换过程不黑屏、支持最高4K@30Hz分辨率输入；
3. 最大可以输出3840*2160大小的图像，向下兼容1080P@60Hz；
4. 全平台控制软件，适应性强，内置中控模块；
5. 具有掉电记忆功能及断电现场保护功能，上电自动恢复关机前状态
应用场景：适用于指挥控制中心、安防监控、多媒体教学
产品尺寸(长x宽x高)含机脚: 483*313*100.5mm
产品重量（净重/毛重）: 5.10kg/6.82kg
包装尺寸(长x宽x高): 555*440*185mm
产品描述
产品功能特点
1. 无缝瞬间切换，不黑屏，不存在缓慢的过度动画，快如电影换镜头；
2. 标配网口，标配平板APP控制软件，内置中控模块，平板的app界面可通过中控的编程软件随意修改，如增加、删除按钮和文字，修改背景图片，修改按钮的形状等；
3. 可用网页控制，带2个串口，支持串口控制，键盘控制，全平台控制软件，适应性强，提供安卓app、苹果IOS的app、电脑控制软件，三种方式可同时使用。iphone、ipad软件通过苹果公司审核，可从app store下载。除app外，同时支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页控制，用户可自行在网页上修改输入输出通道的名称，方便记忆。打开网页时，必须先输入密码，提供密码管理修改功能。

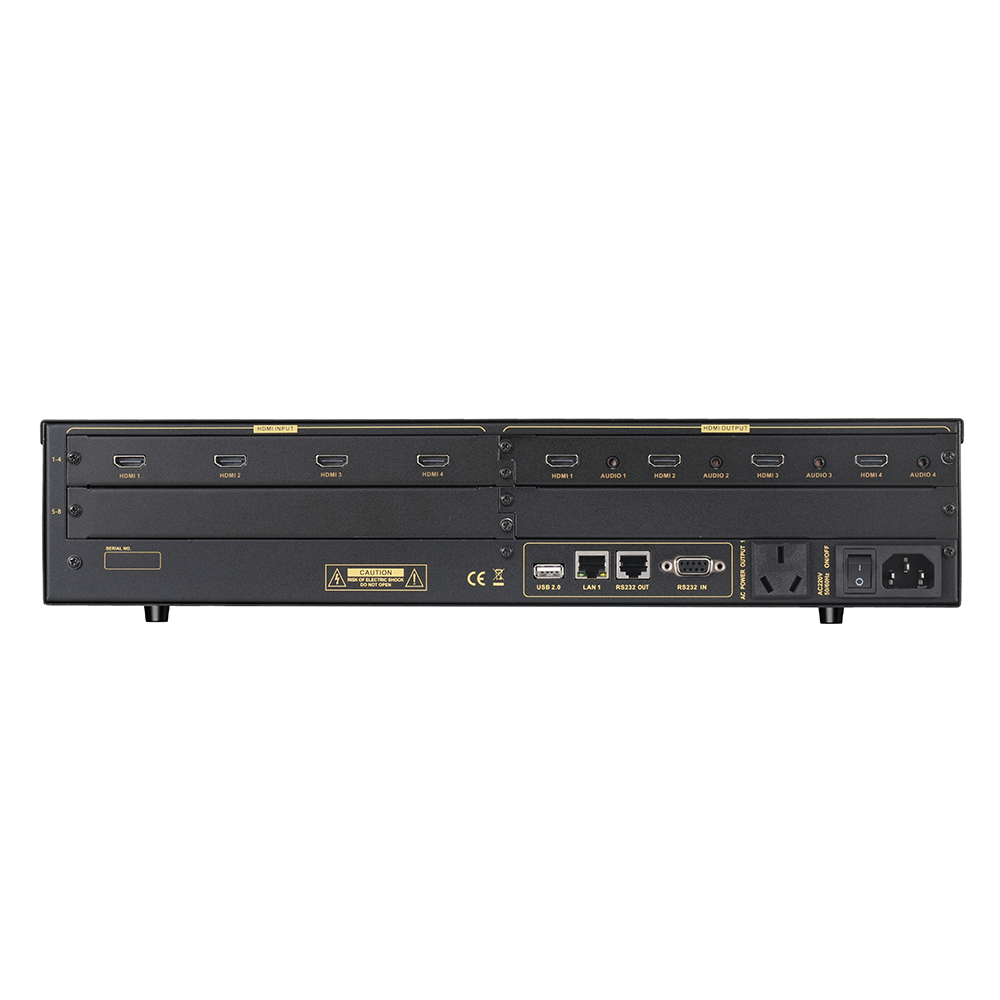

4. 插卡式结构，混合输入输出，一卡四路，支持DVI、VGA、AV、HDMI、SDI、HDBaseT、YPbPr、网络等板卡。
5. （要配语音控制盒）支持人工智能的语音控制，语音识别系统不需连接互联网，也不用连网升级，确保室内谈话内容不外泄（保密），所有输入输出通道在现场可重命名，比如可以呼叫“DVD切换到投影”。语音识别器和矩阵通过无线连接，方便移动。
6. 同时支持多种控制接口，兼容性强，支持第三方（如中控）同时通过串口RS-232或RS485、红外、网络TCP、网络UDP对矩阵进行控制，硬件上提供2个串口，1个网口；
7. 面板上有15个硬件按钮和3个工作状态指示灯，通过这些可直接实现切换控制操作
8. （选配）支持双电源，内部真正安装有两台互为备份的电源，而不只是双插头。
9. （要配预览模块）支持网络可视化预览，在app和电脑软件上可查看所有输入信号的视频图像。
10. 下面是二选一:
a.（选配）安装有7寸彩色触摸屏（8系列为4.3寸），所有输入输出通道在触摸屏上有一个对应的按钮，用户长按屏幕就可以修改按钮的名称，也可以通过软件，对触摸屏的界面进行修改（增删页面、按钮形状、背景等）
b.（标配）装有蓝色液晶显示屏，显示矩阵的工作状态（如查看输出输入通道的对应关系）
11. 输出卡支持音频解嵌，可同时输出模拟音频和数字音频，即声音可同时在HDMI接口和3.5音频接头输出
12. 支持图像4K 2K,高达16种分辨率与刷新率可调，24HZ、30HZ、50HZ、60HZ等以提高兼容性适应多种不同的显示屏。
13. 支持字幕，可通过网络和串口直接更改字幕内容，每路输出视频都可有独立不同的字幕。
14. 可拼接，兼容了拼接处理器功能，支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能；
15. 每个输出通道，可独立调节亮度、对比度；
16. 带宽：18Gbps
17. 位时钟抖动：<0.15Tbit
18. 位上升时间：<0.3Tbit（20%--80%）
19. 位下降时间：<0.3Tbit（20%--80%）
20. 最大传输延时：5nS
21. 切换速度：200ns（最长时间）
22. 串行控制接口：RS-232, 9-针母 D型接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
23. 以太网控制接口: RJ-45母接口,TCP/IP Servert和UDP模式,自适应10M或100M,全双工; TCP端口号: 10008
24. 平均故障间隔时间：（MTBF）30000小时
