8月26日，万众期待已久的宁波奥体中心正式启用，2019国际男篮热身赛于8月26——28日在宁波奥体中心体育馆火热开赛。西班牙国家队、阿根廷国家队、俄罗斯国家队等世界强队受邀参赛。全新体育场馆，豪华参赛阵容，为市民们带来首场大型体育赛事。
宁波奥体中心是集体育赛事、专业训练、全民健身、文化活动与体育会展、国际体育交流、体育主题式休闲商贸为一体的大型综合性体育中心。项目用地面积约54万平方米，由“一场三馆一中心”，即由体育场、体育馆、游泳馆、综合训练馆（全民健身中心）、国际体育交流中心组成。

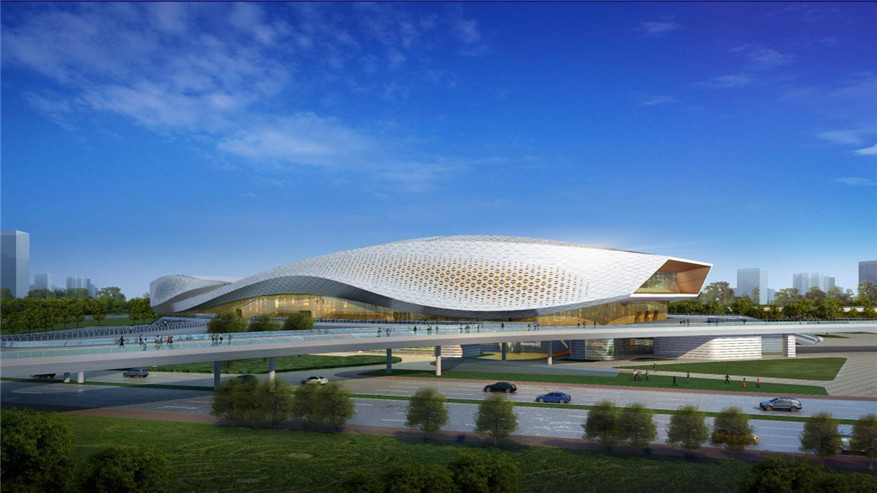

Outside view of Ningbo Olympic Sports Center
宁波奥体中心扩声系统项目是国内奥体中心的一项技术创新工程，音王作为宁波奥体中心体育馆和游泳馆扩声系统的战略合作伙伴，承担体育馆和游泳馆的音频设备提供、安装、调试及技术支持。
从2017年年初着手方案设计，2019年5月完成最终调试，历经工程设计、环境分析、反复实验、工程测量、安装调试等环节，历时21个月，体育馆和游泳馆均达到《JGJ-T/131 -2012体育馆声学设计及测量规程》主扩声系统扩声特性指标一级标准。

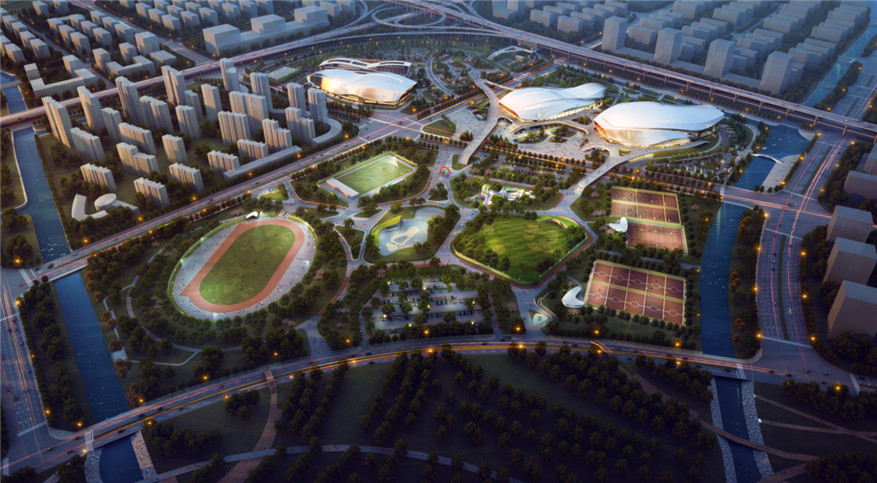

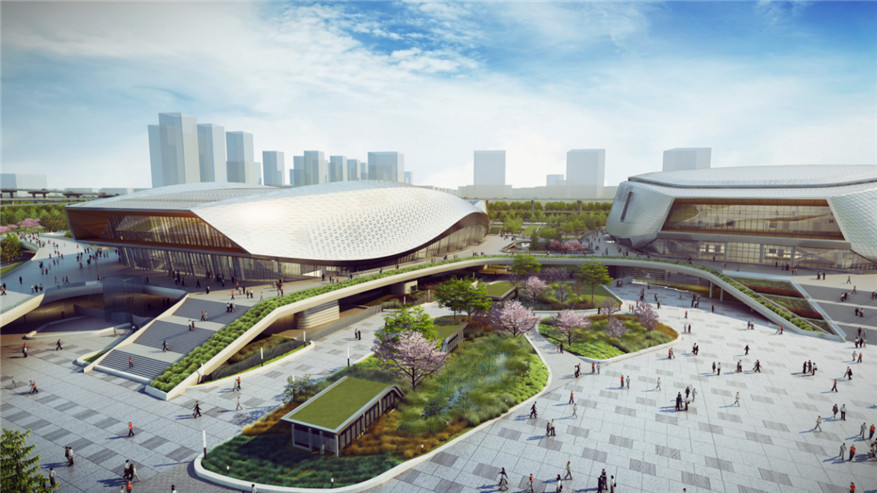

Overlook of Ningbo Olympic Sports Center
音王旗下Soundking 、Cadac两大品牌强强联手，用最优质的产品为奥体中心项目保驾护航，共运用近100000米线缆，72只线阵列音箱，29只全频音箱，4只次低频音箱，12只水底音箱，8只防水音柱，4套流动音箱以及30个接口箱。
整个工程采用BIM和专业技术。通过安装环境的详细分析，吊挂结构、连接件的可靠性试验，钢丝绳在浸泡条件下的防锈性能测试等，对施工过程进行实时掌控。
采用先进可靠的DANTE网络和数模双备份系统。满足了系统大规模、远距离的传输需求，支持数字音频信号网络传输的设备可达数十台甚至上百台，实现设备之间的数字信号互联互通。
施工工艺标准化和规范化。采用板号和端口号，拼音和数字编号的标识方式可以快捷、准确的找到相应的端口和线缆，便于使用及维护。
宁波奥体中心体育馆建筑面积47449平米,坐席数约1.3万座，地上局部5层，高度42米，包括主体育馆及副馆两个功能区块。主馆能够承办国内、国际各级单项赛事,同时兼顾文艺演出需求。副馆作为比赛热身或平时练习使用,设置两片能满足篮球和排球比赛热身需要的场地。

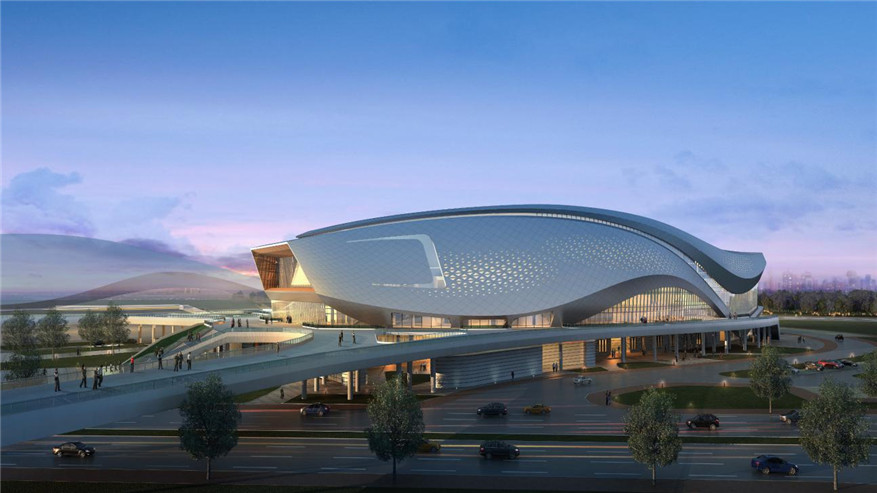

Gymnasium exterior view

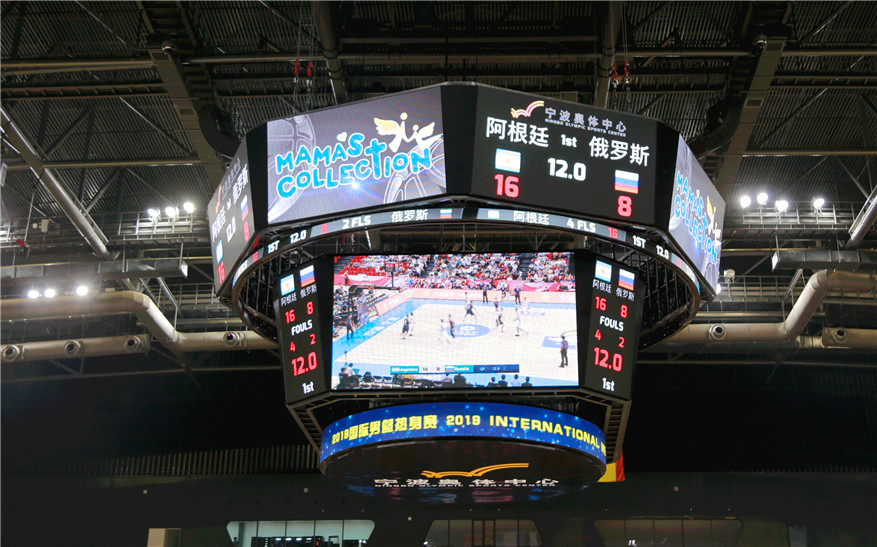

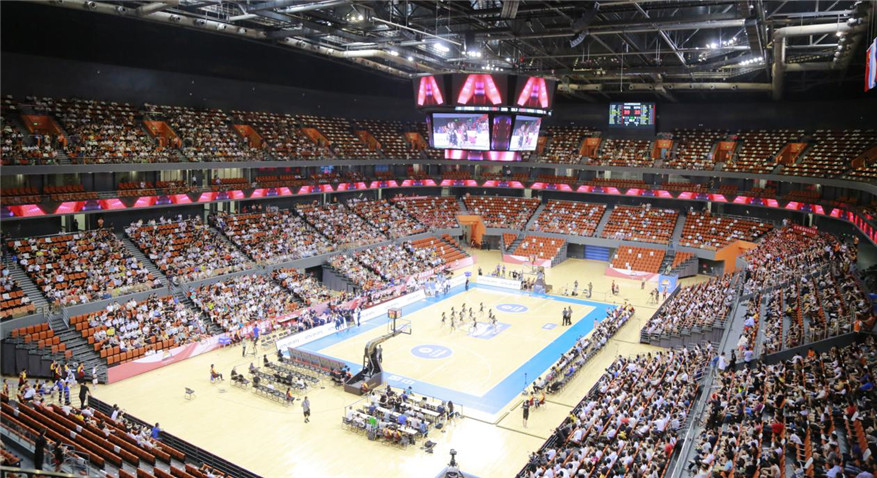

Gymnasium interior view
场馆内的音箱采用分区扩声方式设计，六组进口B&C定制单元组成的双12寸线阵列音箱针对观众席进行分区扩声，6只同轴音箱TS66针对场地内扩声。TS-SUB超低频组合阵列指向设计，可控制低频发散指向方式，让低频波束上部衰减下部叠加，减轻体育馆上空的低频共振现象。
双12寸线阵列音箱G12采用四路驱动外置分频器系统。提供50Hz-20kHz的频率范围。两个44mm(G12),76mm(G12N)的高音压缩单元，4个6.5寸中音单元加上两个12寸低音纸锥单元构成一个动态余量极大的组合，并大大降低了箱体的重量，提供极高的声压/体积比。

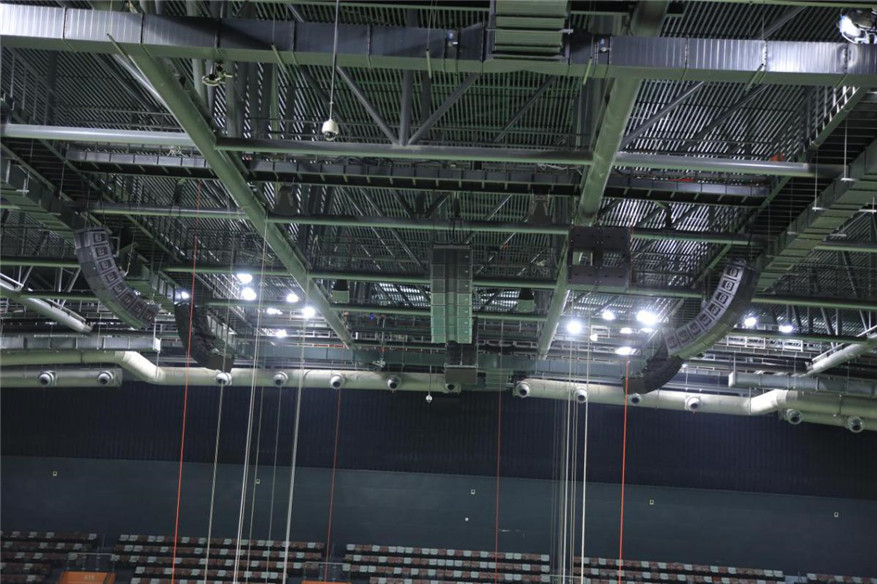

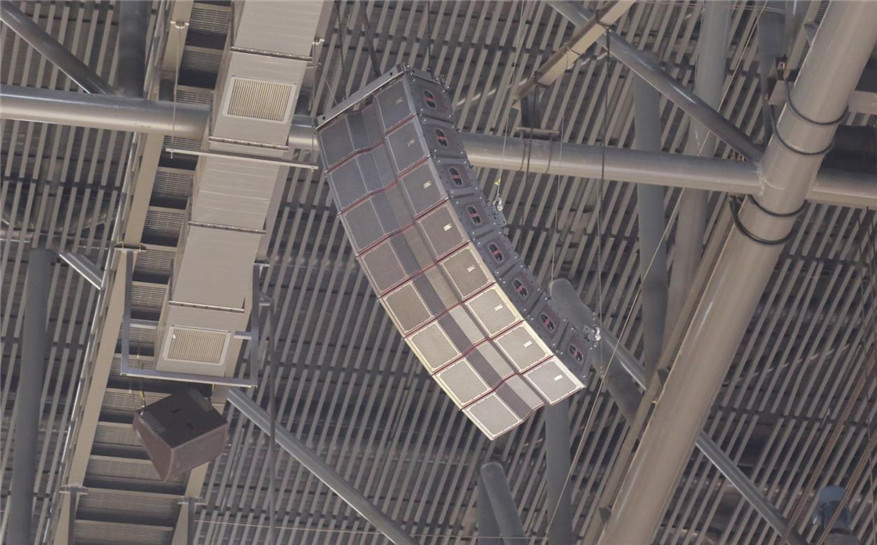

12-inch line array speakers for the audience partition sound reinforcement
12寸的中低频部分使用一对300W (G12) 700W (G12N)的12寸纸盆低音单元。中频部分由4只高灵敏度的6.5寸中音单元组成，中音表面安装中频相位塞，改善了指向性并增加了中音高端的灵敏度，同时极大地减少了单元的失真，创造了一个低曲率的波阵面。高频部分使用两只44mm(G12)76mm(G12N)复合膜压缩单元，通过一个平面波转换器将高频声频波形由球面波转换为等相位平面波，极大减少了高频干涉效应，使远距离下声音清晰度大大提高。同时结合一个90度的指数曲线恒指向号筒，产生一个一致的波阵面。
12-inch line array speakers for the audience partition sound reinforcement
音王优质的同轴音箱TS-66由一只B&C进口单元的15寸低频纸锥扬声器和一只3寸钕磁高频压缩驱动器组成，号角式箱体设计，低音与高音同轴安装，高音号角覆盖角为60°(H)X60°（V）。为充分发挥扬声器的性能，音箱内部无分频网络，通过外接数字音频处理器分频优化。玻璃钢制做的CD恒指向性高音号角，音色细腻，声像感好。箱体采用优质进口18mm桦木层夹板制作，嵌槽式结构，刚性好，无声染。音箱设计有16个M10的吊点，箱体内部精致的角铁保证了吊挂的安全、可靠。

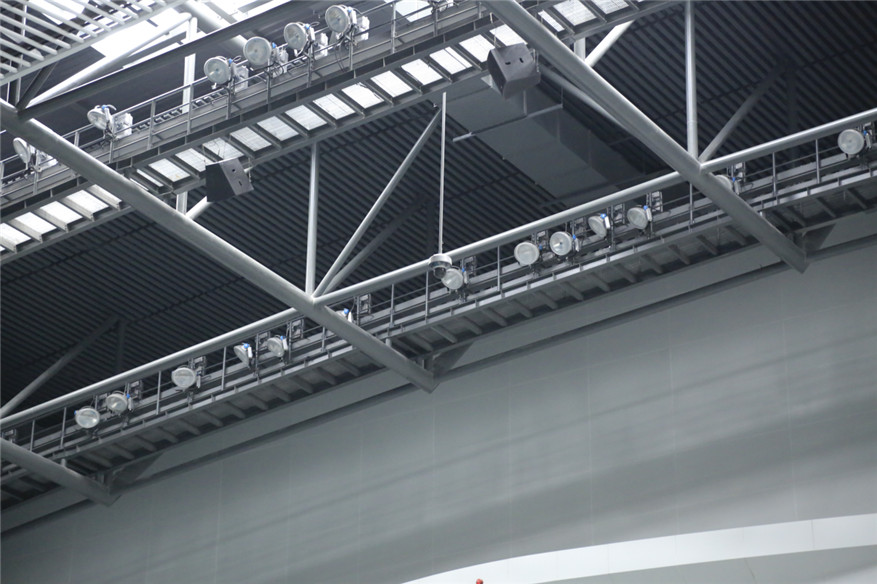

Coaxial speaker TS66 as venue sound reinforcement
音王“4主1备”智能化功放自动无缝切换系统保障了整个扩声系统的正常运用，可覆盖25%的故障概率。并启用音王旗下英国顶级品牌CADAC数字调音台CDC6、模拟调音台LIVE1双保险系统以及CADAC DM1616矩阵音频处理器，确保高水平的扩声。

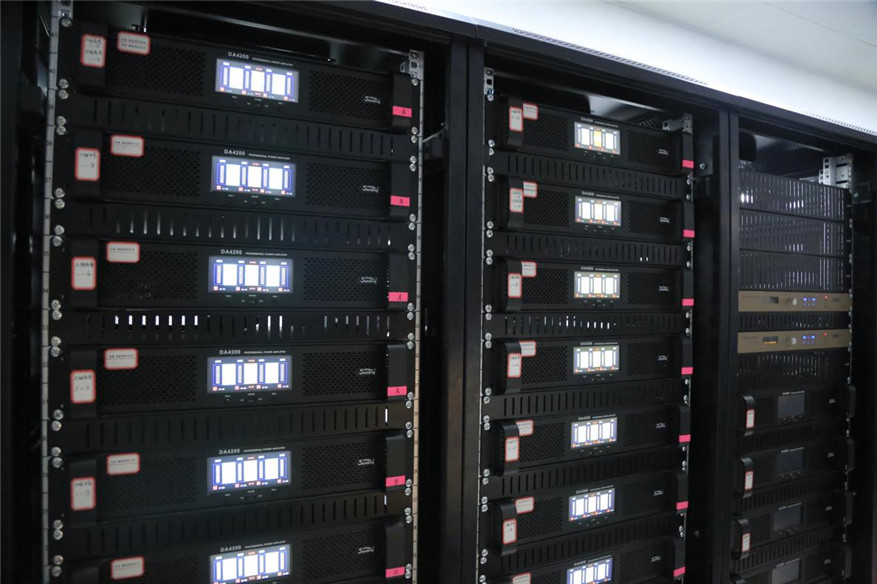

Automatic hot backup amplifier system
英国CADAC诞生于1968年，一直是高品质音频混音调音台的化身，被誉为调音台中的“劳斯莱斯”，作为录音界的传奇，记录下了无数的传奇，获得国家科技部文化提升项目。CADAC产品将数字的性能优势与模拟界面无缝的融合在一起，而且具有高度的可靠性和易于维修的传统特点。

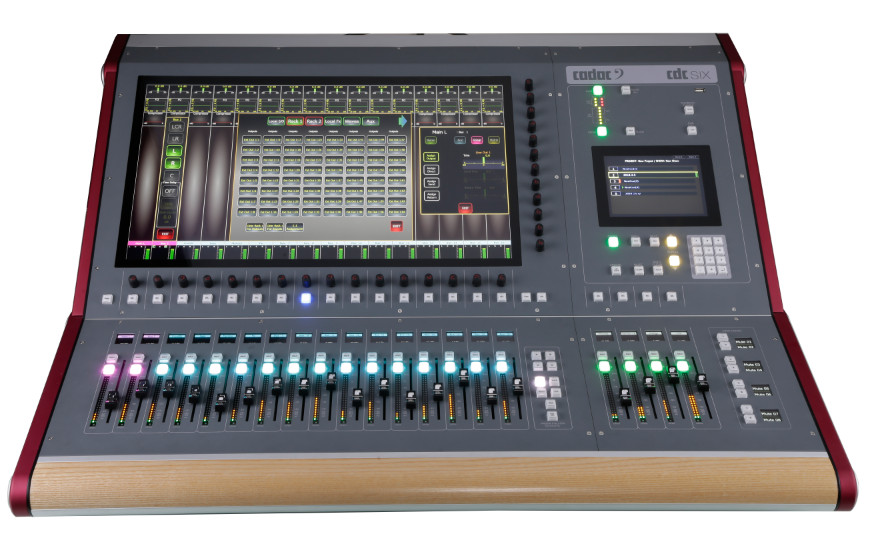

CDC6数字调音台，视觉上最令人震撼的是有一个光学贴合23.5 英寸16:9 的高清液晶触摸屏，在它的下面和右侧有数字编码器。Cadac 特有的大屏整合方式使得屏幕呈现干净、异常直观的图形用户界面，触摸屏和传统编码器的独特组合，使用户可以游刃有余地控制调台上参数，自然而然形成直观地触摸和划动使用方式。
Digital mixer CDC6
模拟调音台LIVE1，是首个Cadac紧凑型调音台设计，是一个完全特制的，传承公司模拟技术之优良传统及曾经在音乐剧剧场和巡演制作方面叱咤一时的音质。LIVE1将Cadac卓越音频技术的核心价值以一个极具性价比的价格传达给客户，打开了一个专业模拟调音台的新市场和应用。新式话放设计，使用了最新工程和元件技术，把LIVE 1 的音频性能提升至传奇性的大型Cadac 调音台的水平，令人完全忽略价格上的巨大差别。一个行业认可的专利带两个扫中滤波器Cadac 四段均衡，进一步让Cadac 的声音变得无与伦比，把Cadac 的灵敏性和音乐性特点表现得淋漓尽致。

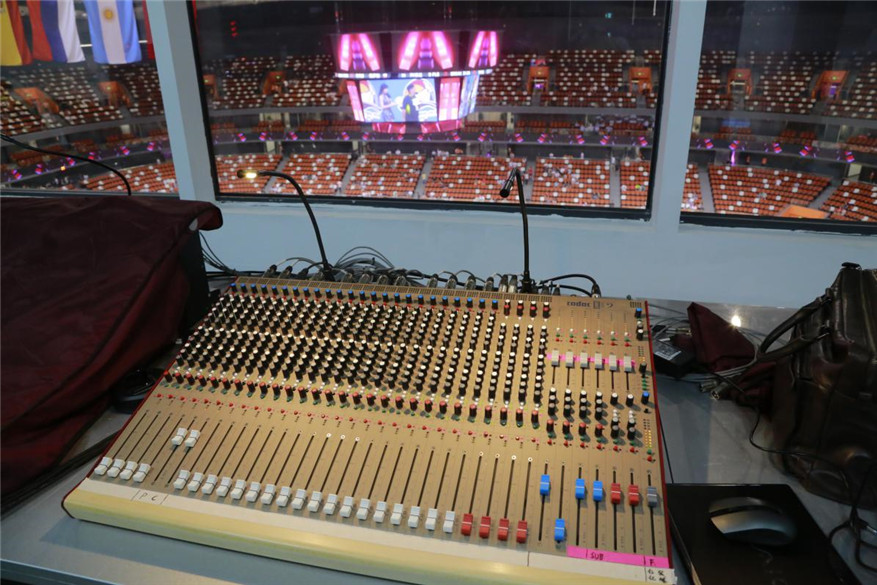

Analog mixer LIVE1
“对于超过一万人的超大型体育馆扩声而言，声音清晰和系统安全是扩声设计是否成功的两大要点。声场设计采用既非集中也非分散的分区供声方式，因为这两种方式各有利弊。我们采用了六组线阵列进行不远不近的分区供声方式，既保证了直达声比例提高清晰度，同时对声音的方位感也有一定的贡献。另外在安全性设计方面，系统链路不能有重大安全隐患，信号流程不能有安全瓶颈。所以我们采用数模双台备份、分散式DSP设计、热备份功放这些手法来提高系统的绝对安全性。经过通宵调试后，主阵列音色较为平衡自然，观众席直达声比例较高，体育馆声场颇为均匀，对于如此超大体量的体育馆来说，其音响系统的音质已经非常不易。声音的质感较好，可以给观众带来前所未有的美好听觉体验。”宁波奥体中心扩声系统设计师郎军说道。他曾主持设计过近百个大型体育场馆剧院音乐厅等扩声项目，目前担任音王电声股份有限公司工程技术中心总监、上海中美亚电声设备有限公司技术中心总监、中国演艺设备技术协会舞台音响专家、中国舞台美术学会音响专业委员会专家委员等职务。
除了举办本次比赛的体育馆外，宁波奥体中心游泳馆也已正式对外开放。游泳馆总建筑面积75300平米，观众席位3306座，建筑高度32米，地上二层局部三层。配有两个50米标准泳池、一个标准跳水池、一个25米短池，能够满足举行城运会比赛、全国游泳锦标赛等各项国内国际比赛。
Swimming pool exterior view

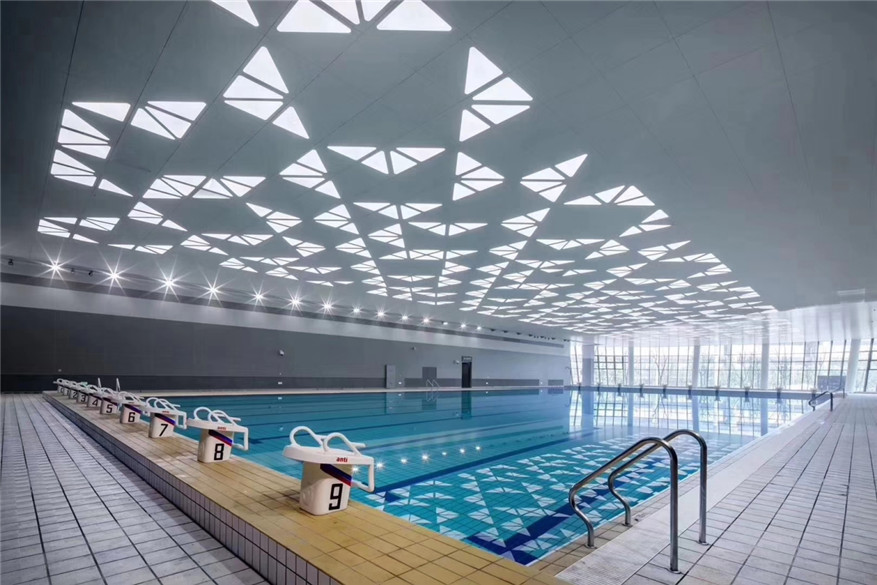

Swimming pool interior view
场馆扩声系统采用分散式点位布置理念，使用12只同轴音箱TS-66,作为观众席主扩声音箱；音箱全部采用意大利进口B&C单元，号角式箱体设计，低音与高音同轴安装，音色细腻，声像感好。防水音柱作为游泳馆场地内主扩声音箱，水平覆盖角宽、辐射距离远。

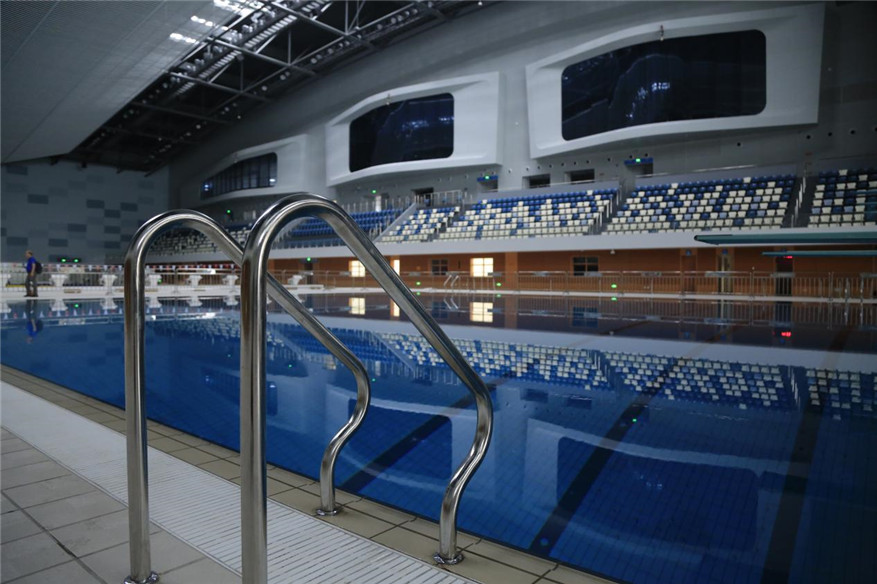

Coaxial adjustable directional speaker TS-66 as the main sound reinforcement speaker for the audience

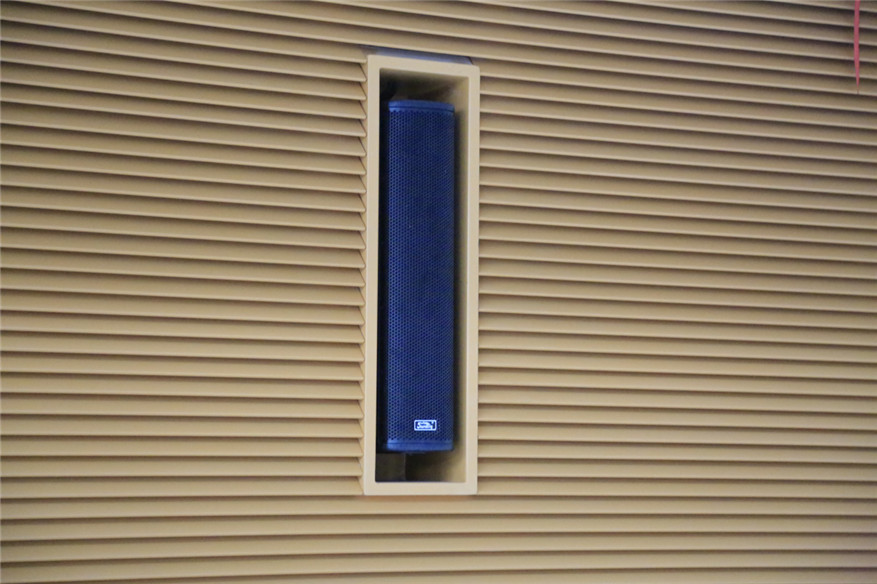

Waterproof column as the main amplification speaker in the swimming pool venue
当下，国家正在逐步实施“健康中国”的战略，我国体育需求正加速多元化扩展，体育消费方式加速向参与型和观赏型消费扩展，承担体育产业的重要主体-体育场馆的开发建设处在非常重要的转型阶段。“一馆多用”成为未来体育场馆业态发展的主要趋势，因此也必然配套相应档次和规模的扩声系统，为场馆的使用和管理提供可靠、高速和灵活的环境。
宁波奥体中心作为一项重大的民生工程，是宁波对话世界的新名片。音王此次承担宁波奥体中心的扩声系统项目，得益于多年在专业音响领域的深耕。音王服务于北京奥运会、上海世博会、西安世界园艺博览会、G20峰会、厦门金砖五国会议五个世界级盛会；参与国家大剧院、中国中央歌剧院（新）、北京雁栖湖国际会展中心等国内外重大项目，对体育场馆等环境的扩声系统设计有着丰富的实战经验。宁波奥体中心作为音王“家门口”的工程，是音王产品极好的一张名片，音王将以此为起点和激励，为更多国家项目、世界项目添砖加瓦。
